Johdanto

Jos tarkastat hiekkapoistoputken käytön jälkeen, suora putki saattaa silti näyttää hyväksyttävältä, vaikka useat kulmakappaleet ovat jo huomattavasti ohuempia.

Tämä on yleistä.

Hiekka ja liete eivät kulje putkilinjan jokaisen osan läpi samalla tavalla. Suorassa osassa virtaussuunta on suhteellisen vakaa. Kyynärpäässä lietteen täytyy kääntyä, mutta kiinteät hiukkaset eivät aina muuta suuntaa yhtä nopeasti kuin vesi.

Tuloksena on toistuva kosketus putken seinämään.

Tästä syystäUHMWPE hiekkapoistoputkiSitä pidetään usein yhdessä UHMWPE-kyynärpäiden ja muiden kulutusta{0}}kestävien liitososien kanssa sen sijaan, että suoraa putkea pidettäisiin ainoana tärkeänä komponenttina.

Miksi kyynärpäät kuluvat nopeammin?

info-400-300

图 1

Suurin syy on virtaussuunnan muutos.

Kuvittele, että hiekka{0}}vesiseos liikkuu suoran putken läpi. Suurin osa hiukkasista kulkee virtauksen yleistä suuntaa pitkin. Kun ne saavuttavat kyynärpään, vesi kääntyy mutkan ympäri.

Raskaimmilla hiukkasilla on suurempi inertia.

Jotkut liikkuvat kohti mutkan ulkoreunaa ennen kuin seuraavat uutta virtaussuuntaa. Ne voivat osua seinään, liukua sitä pitkin ja jatkaa alavirtaan.

Tämä tapahtuu toistuvasti käytön aikana.

Puhtaalla vesiputkella tämä vaikutus ei välttämättä ole erityisen tärkeä. Kun hankaava hiekkaliete toimii jatkuvasti, siitä voi tulla yksi paikallisen kulumisen tärkeimmistä syistä.

Partikkelikoolla on ero

Kaikilla hiekkapoistojärjestelmillä ei ole samaa kulumiskuviota.

Hieno hiekka käyttäytyy eri tavalla kuin karkea hiekka. Jos mukana on soraa tai suurempia mineraalipartikkeleita, kyynärpää voi kokea voimakkaampaa iskua liukuvan hankauksen lisäksi.

Myös hiukkaskovilla on väliä.

Suhteellisen pehmeää sedimenttiä kuljettava putkisto ei ole alttiina täsmälleen samoihin olosuhteisiin kuin kovia mineraalipartikkeleita kuljettava putki.

Tästä syystä hyödyllisen putkikyselyn tulisi sisältää likimääräinen hiukkaskoko ja kuljetettava materiaali.

Kiintoainepitoisuutta ei voida jättää huomiotta

Lietteessä olevan kiinteän aineen määrä vaikuttaa myös sisäiseen kulumisolosuhteisiin.

Vähä-kiintoainepitoisuus voi sisältää suhteellisen vähän hiukkasia, jotka kulkevat tietyn putken osan läpi.

Lisää kiintoainepitoisuutta, jolloin enemmän hiukkasia liikkuu saman putken läpi saman ajanjakson aikana.

Ero voi tulla merkittäväksi jatkuvan käytön aikana.

Hiekkapoistoputkistoa vartenväliaine + konsentraatio + hiukkaskoko + virtausnopeusantaa paljon paremman kuvan kulumisesta kuin pelkkä sana "hiekka".

Missä UHMWPE tulee kuvaan?

UHMWPE:n etu on pääasiassa sisäpinnassa.

UHMWPE:llä on korkea kulutuskestävyys ja hyvä sitkeys. Tämä tekee siitä sopivan sovelluksiin, joissa kiinteät hiukkaset koskettavat jatkuvasti putken seinämää.

Sen sileä sisäpinta on hyödyllinen myös lietteen kuljetuksessa.

Sen sijaan, että luottaisi vain rakenteelliseen lujuuteen, UHMWPE tarjoaa materiaalipinnan, joka sopii erityisesti hiomakäyttöön.

Tämä on erityisen tärkeää paikoissa, joissa kuluminen on keskittynyt.

info-400-300

图 2

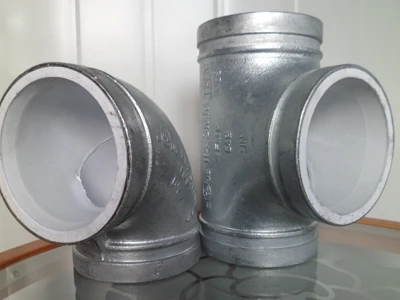

Entä UHMWPE-kyynärpäät?

Kulutuskestävä-suora putki ei ratkaise paljon, jos kulmakappaleet ovat edelleen heikko kohta.

Jos putkilinjassa on useita suunnanmuutoksia, kulmaukset tulee ottaa huomioon alkuperäisessä määrittelyssä.

Tarvittava kyynärpää voi riippua seuraavista:

Putken halkaisija

Työpaine

Partikkelikoko

Kiintoainepitoisuus

Virtausnopeus

Taivutuskulma ja putkilinjan asettelu

Voimakkaassa hankaavassa käytössä liitosmääritykset saattavat ansaita yhtä paljon huomiota kuin suora putki.

UHMWPE hiekkapoistoputken parametrit

Parametri	Tyypillinen määritys
Materiaali	UHMWPE
Nimellinen halkaisija	DN50–DN1200
Vakiopituus	9 m / 12 m
Paineluokitus	PN1.0–PN10
Käyttölämpötila	Noin . -269 asteesta +80 asteeseen
Keskikokoinen	Hiekka, sedimentti, hankaava liete
Sovellus	Hiekkapurkaus, ruoppaus, lietteen kuljetus

Lopullinen erittely tulee vahvistaa todellisen paineen, virtausolosuhteiden, hiukkasten ominaisuuksien ja putkilinjan konfiguraation mukaan.

Milloin kannattaa katsoa suoran putken taakse?

Varoitusmerkkejä on useita.

Jos samat kyynärpäät vaihdetaan useammin kuin suoria osia, paikallinen kuluminen vaikuttaa jo järjestelmään.

Jos lietepitoisuus on kasvanut, alkuperäinen putkivalinta ei välttämättä enää vastaa nykyistä käyttötilaa.

Jos virtausnopeus on muuttunut, seurauksena oleva nopeuden muutos voi myös vaikuttaa kulumiseen.

Ja jos putkilinjaa on jatkettu, ylimääräiset kulmakappaleet tai supistimet voivat aiheuttaa uusia, paljon kuluvia{0}}kohtia.

Näissä tilanteissa pelkän suoran putken materiaalin vaihtaminen ei välttämättä ratkaise koko ongelmaa.

UHMWPE-putki vai UHMWPE{0}}vuorattu teräs?

Nämä ovat erilaisia putkirakenteita.

Kiinteä UHMWPE-putki käyttää UHMWPE:tä putken rungona. Se tarjoaa kevyen painon, kulutuskestävyyden ja korroosionkestävyyden.

UHMWPE{0}}vuorattu teräsputki yhdistää teräksisen ulkorakenteen ja UHMWPE-sisävuorauksen. Tämä voidaan ottaa huomioon, kun järjestelmällä on erityisiä rakenteellisia tai paineita koskevia vaatimuksia.

Valinta riippuu DN:stä, paineesta, asennusolosuhteista ja putkilinjan mekaanisista vaatimuksista.

Pyydä UHMWPE-putkitarjous

Vaihe	Käsitellä
1	Lähetä vaatimukset- DN, paine, määrä ja käyttö
2	Erittelyn vahvistus- Putken tyyppi, koko, seinämän paksuus ja liitäntä
3	Lainaus- Hinta, toimitusaika, pakkaus- ja toimitusehdot
4	Tilaus & Tuotanto- Sopimus, maksu ja tuotanto
5	Tarkastus ja toimitus- Laaduntarkastus ja toimitus
