esittely

Korkeapaineinen{0}}kaivosvesi ei tarkoita pelkästään korkeamman paineen omaavan putken valitsemista.

Maanalaisissa ja avokaivosjärjestelmissä{0}}putkilinjassa voi esiintyä jatkuvaa sisäistä painetta, pumppujen aiheuttamia paineenvaihteluita, korkeusmuutoksia, pitkiä{1}}kuljetuksia ja vaikeita asennusolosuhteita. Kun putki on haudattu, ulkoiset maaperän kuormitukset ja maan liike muuttuvat lisätekijöiksi.

Tässä on aTeräslankaverkkovahvistettu PE-putkivoidaan harkita.

Putki yhdistää polyeteenin korkean{0}}teräslankaverkkovahvistuskerroksen kanssa. Sen sijaan, että se luottaisi kokonaan PE-seinään kestämään sisäistä painetta, komposiittirakenne käyttää teräslankavahviketta parantamaan putken paineenkestokykyä ja säilyttää samalla korroosionkestävyyden ja suhteellisen sileän PE:n sisäpinnan.

Mikä on teräslankaverkkovahvistettu PE-putki?

info-400-300

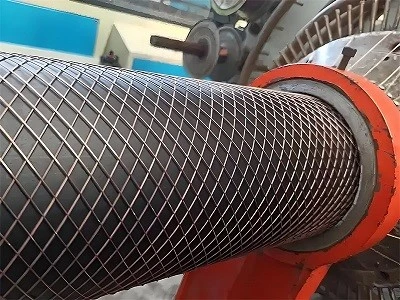

图 1

Teräslankaverkkovahvistettu PE-putki on yhdistelmäpaineputki, joka koostuu PE-kerroksista ja teräslankaverkkovahvisterakenteesta.

PE-kerrokset muodostavat kosketuspinnan kuljetettavalle väliaineelle ja suojaavat teräsraudoitusta suoralta altistumiselta vedelle ja muille yhteensopiville aineille. Teräslankaverkko on upotettu PE-kerrosten väliin ja vahvistaa rakennetta.

Tämä eroaa perinteisestä{0}}umpiseinämäisestä PE-putkesta.

Kiinteä PE-putki riippuu pääasiassa polymeerin seinämän paksuudesta ja materiaalin ominaisuuksista kestääkseen painetta. Teräs-lanka-vahvisteisessa rakenteessa vahvistuskerros jakaa osan mekaanisesta kuormituksesta.

Tuloksena on putkirakenne, joka on suunniteltu painesovelluksiin, joissa sekä korroosionkestävyys että vahvistus ovat tärkeitä.

Miksi kaivosvesi aiheuttaa painetta putkilinjaan?

Kaivosvesijärjestelmät voivat toimia olosuhteissa, jotka poikkeavat suuresti tavallisesta{0}}matalapaineen tyhjennyksestä.

Syvä kaivos voi vaatia veden kuljettamista pystysuorien tai kaltevien osien läpi. Pumppausjärjestelmät voivat tuottaa suhteellisen korkean käyttöpaineen, kun taas pumpun käynnistyminen, pysähtyminen ja virtauksen muutokset voivat aiheuttaa paineen vaihteluita.

Myös putkiston asettelulla on merkitystä.

Pitkä putkilinja, jolla on korkeuseroja, voi kokea erilaisia paineolosuhteita sen pituudella. Haudatut osat voivat lisäksi olla alttiina maaperän kuormituksille, ajoneuvokuormille ja maan liikkeelle.

Tästä syystä kaivosvesiputken valinta pelkän nimellishalkaisijan perusteella ei riitä.

Ostoeritelmässä on yleensä otettava huomioon DN, paineluokitus, käyttölämpötila, väliaine, asennustapa ja putkilinjan kokonaispituus.

info-400-300

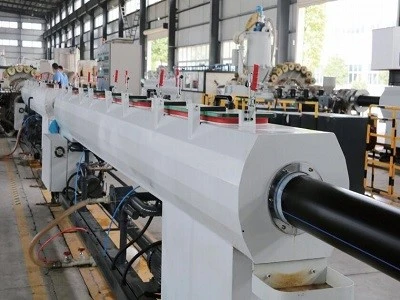

图 2

Kuinka teräslankaverkko kantaa kuorman?

Teräslankaverkko sijoitetaan PE-kerrosten väliin vahvistetun komposiittirakenteen muodostamiseksi.

Kun sisäinen paine vaikuttaa putkeen, putken seinämä yrittää laajentua kehän suuntaisesti. Vahvistusrakenne auttaa vastustamaan tätä muodonmuutosta.

Tämä on yksi tärkeimmistä syistä aTeräslangalla vahvistettu PE-putkivoidaan käyttää paine{0}}kaivossovelluksiin.

Vahvistus ei kuitenkaan tarkoita, että jokaista spesifikaatiota voidaan käyttää kaikissa paineissa.

Todellinen paineluokitus riippuu putken halkaisijasta, rakenteesta, materiaalista ja valmistusspesifikaatioista. DN100 putkella ja DN600 putkella ei voida yksinkertaisesti olettaa olevan sama painekyky.

Kaivoshankkeissa paineluokitus olisi siksi vahvistettava todellisen tuotespesifikaation mukaan eikä pelkästään halkaisijan perusteella.

Miksi käyttää PE ulko- ja sisämateriaalina?

Kaivosvesi voi sisältää liuenneita mineraaleja, suoloja ja muita aineita, jotka voivat luoda syövyttävän ympäristön tavanomaisille metalliputkille.

PE-kerrokset eristävät kuljetettavan väliaineen teräsraudoituksesta ja tarjoavat korroosionkestävyyden.

Sisäinen PE-pinta on myös suhteellisen sileä, mikä voi auttaa vähentämään virtausvastusta verrattuna karheampiin sisäpintoihin.

Tämä rakenne on erityisen hyödyllinen, kun putkilinja tarvitsee sekä mekaanista vahvistusta että kestävyyttä ympäröivää kaivosympäristöä vastaan.

On tärkeää erottaa tämä sovellus erittäin hankaavasta lietteen kuljetuksesta.

Kaivosvesi on yleensä paine- ja korroosionäkökohta mieluummin kuin äärimmäinen kulumissovellus. Jos väliaine sisältää suuren pitoisuuden kovia mineraalipartikkeleita, sen sijaan on ehkä arvioitava erillinen kulutusta kestävä putki, kuten UHMWPE.

Tyypilliset kaivossovellukset

Teräslankaverkkovahvistettua PE-putkea voidaan harkita kaivosveden siirtoon, maanalaisiin painevesijärjestelmiin, vedenpoistoon liittyviin -paineputkiin ja muihin yhteensopiviin painesovelluksiin.

Haudattujen kaivosvesiputkistojen kohdalla putken rakenne on myös tärkeä, koska putkisto voi altistua ulkoiselle maaperän paineelle asennuksen jälkeen.

PE:n ja teräslankavahvikkeen yhdistelmä tarjoaa erilaisen suorituskykyprofiilin kuin tavalliset PE-putket.

Todellinen soveltuvuus riippuu edelleen paineesta, lämpötilasta, väliaineesta ja asennusolosuhteista.

Tyypilliset tuoteparametrit

Parametri	Tyypillinen erittely
Tuote	Teräslankaverkkovahvistettu PE-putki
Rakenne	PE + teräslankaverkko + PE
Nimellinen halkaisija	DN50–DN600
Paineluokitus	Jopa PN2,5 MPa spesifikaatiosta riippuen
Käyttölämpötila	Varsinaisen PE-materiaalin ja tuotespesifikaatioiden mukaan
Keskikokoinen	Kaivosvesi, yhteensopivat nesteet ja sopiva liete
Vahvistaminen	Erittäin luja{0}}teräslankaverkko
Asennus	Maan päällä, kaivanto tai haudattu

Yllä olevat arvot ovat tyypillisiä viiteparametreja. Lopullinen erittely tulee vahvistaa vaaditun DN:n, paineen ja käyttöolosuhteiden mukaan.

Mitä ostajien tulee varmistaa ennen tilaamista?

Ensimmäinen parametri on paine.

Älä anna vain pumpun painetta. Ota huomioon todellinen käyttöpaine ja mahdolliset paineenvaihtelut putkilinjassa.

Toinen parametri on halkaisija.

Valitun DN:n tulee vastata vaadittua virtauskapasiteettia ja järjestelmän rakennetta.

Kolmas parametri on työlämpötila.

PE-suorituskyky on lämpötilasta{0}}riippuvainen, joten todellinen käyttölämpötila tulee ilmoittaa tarjousta pyydettäessä.

Neljäs parametri on asennus.

Upotetulla putkilinjalla on erilaiset mekaaniset vaatimukset kuin{0}}maan päällä olevalla putkilinjalla. Maaperän olosuhteet, hautaussyvyys ja mahdollinen maan liike on otettava huomioon.

Viides parametri on keskikokoinen.

Kaivoksen veden koostumus voi vaihdella merkittävästi kaivosten välillä. Jos vesi sisältää epätavallisia kemikaaleja tai prosessireagensseja, yhteensopivuus tulee varmistaa ennen tuotantoa.

FAQ

Sopiiko teräslankaverkkovahvistettu PE-putki maanalaisiin kaivoksiin?

Sitä voidaan harkita sopiviksi maanalaisiin painesovelluksiin. Varsinainen valinta riippuu paineesta, halkaisijasta, lämpötilasta, väliaineesta ja asennusolosuhteista.

Onko se sama kuin tavallinen PE-putki?

Ei. Tavallinen PE-putki perustuu ensisijaisesti PE-seinään, kun taas teräslankaverkkovahvistettu PE-putki sisältää upotetun teräslangan vahvistuskerroksen.

Pystyykö sillä kuljettamaan lietettä?

Sitä voidaan käyttää sopiviin lietesovelluksiin, mutta lietteen pitoisuus, hiukkaskoko, virtausnopeus ja hankausominaisuudet tulee arvioida. Erittäin hankaava liete saattaa vaatia erillisen kulumista kestävän-putken.
